钢筋连接器速查清单

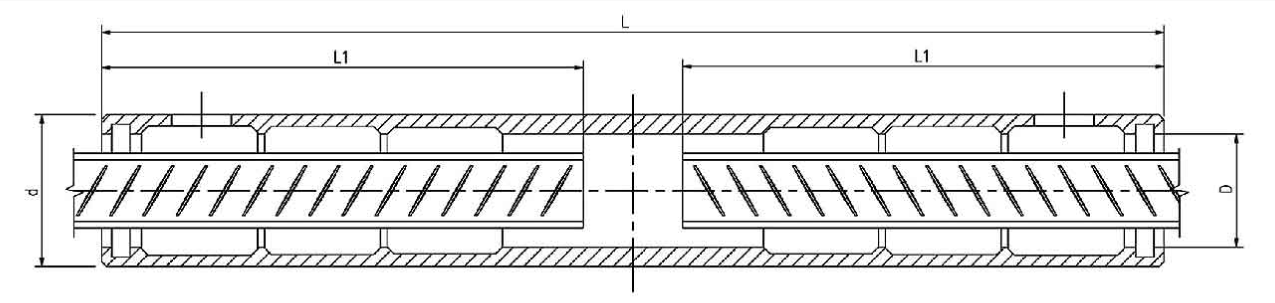

套筒型号	连接钢筋 直径 d1 (mm)	可连接其它规格 钢筋直径 d (mm)	套筒外径 d (mm)	套筒长度 L (mm)	灌浆端口 孔径 D (mm)	钢筋插入最 小深度 L1 (mm)
CT16H	Φ16	Φ12, Φ14	Φ38	256	Φ28.5 ± 0.2	113～128
CT20H	Φ20	Φ18, Φ16	Φ42	320	Φ32.5 ± 0.2	145～160
CT22H	Φ22	Φ20, Φ18	Φ45	350	Φ35 ± 0.2	160～175
CT25H	Φ25	Φ22, Φ20	Φ50	400	Φ38.5 ± 0.2	185～200
CT32H	Φ32	Φ28, Φ25	Φ63	510	Φ48 ± 0.2	240～255

注：

• 套筒材料：优质碳素结构钢或合金结构钢，机械性能：抗拉强度 ≥ 600 MPa，屈服强度 ≥ 355 MPa，断后伸长率 ≥ 16%。
• 套筒两端装有橡胶密封环，灌浆孔、出浆孔在套筒两端部。

数据来自《装配式混凝土连接节点构造》（15G310-2）。
